Точка росы и аминное выпотевание — почему окраска при отрицательных температурах чаще всего заканчивается дефектами

Отечественные производители лакокрасочных материалов всё чаще разрешают наносить защитные покрытия в мороз. В технических паспортах и стандартах организаций встречаются рекомендации работать при температуре до минус пяти, а иногда и до минус двадцати пяти градусов, при относительной влажности воздуха до восьмидесяти пяти процентов и превышении температуры поверхности над точкой росы всего на три градуса. Звучит удобно: подрядчик не тратится на укрытия и обогрев, окрасочный сезон растягивается на весь год, техника и бригады не простаивают зимой. Государственные стандарты и своды правил говорят иное - и планка у них заметно строже паспортной. Если производитель честно пишет «до минус двадцати пяти», почему инспектор всё равно требует тепляк? Ответ - в физике плёнки, а не в возрасте стандарта. Разберём по порядку - с цитатами из документов, механизмом дефектов и практикой инспектора.

Начну с тех значений, которые декларируют производители, чтобы было понятно, от чего мы отталкиваемся. Подавляющее большинство отечественных производителей ЛКМ допускают нанесение защитных покрытий при отрицательных температурах. Разброс нижних границ большой: в TDS и СТО одних производителей она обозначена как минус 5 °С, у других опускается до минус 25 °С. Одновременно оговариваются два климатических условия. Первое - относительная влажность воздуха при нанесении не должна превышать 85 %. Второе - температура окрашиваемой поверхности должна быть выше точки росы не менее чем на 3 °С, и вот эту разницу обозначают греческой буквой «дельта тэ» (Δt).

На бумаге это выглядит как полноценный рабочий регламент: три числа - температура, влажность, зазор до точки росы. Проблема в том, что эти три числа взяты из идеальных лабораторных условий отверждения, а не из зимней стройплощадки. Ниже станет видно, что связка «минус двадцать пять и влажность восемьдесят пять» держится ровно до того момента, пока плёнка не столкнётся с реальным конденсатом.

Нормативный документ задаёт другую планку и формулирует её жёстко. ГОСТ 9.402-2004, пункт 4.1, прямо устанавливает: в производственных помещениях, предназначенных для подготовки поверхности и хранения изделий, температура окружающей среды должна быть не ниже 15 °С, а относительная влажность воздуха не должна превышать 80 %. Разница с паспортными условиями видна уже здесь: стандарт держит влажность на уровне 80 %, а не 85 %. Разница в пять процентов влажности - это разница между сухой сталью и сталью на грани конденсата. Почему - в блоке про точку росы.

Тот же пункт даёт послабление, но не безусловное, а с оговорками. При необходимости подготовку поверхности и хранение обработанных изделий допускается проводить в помещении и на открытом воздухе при температуре окружающей среды не ниже 5 °С. Отдельной строкой - про сам металл: температура стальной поверхности, прошедшей подготовку к окрашиванию, должна быть на 3 °С выше точки росы. Ключевое слово здесь - «пять». Пять градусов со знаком плюс. Это не «минус пять» и тем более не «минус двадцать пять» из паспортов. Стандарт проводит нижнюю границу по положительной температуре и работать ниже неё не разрешает - во всяком случае, для нормальной, рассчитанной на срок службы антикоррозионной защиты.

В стандарте есть прямая отсылка к отрицательной температуре, и сторонники зимней окраски любят на неё ссылаться. Читать её нужно целиком, не обрывая на середине. Примечание к пункту 4.1 гласит: подготовку поверхности крупногабаритных изделий и конструкций при температуре ниже 5 °С проводят по согласованию с заказчиком только для кратковременной защиты. Разберём формулировку по частям. Во-первых, «по согласованию с заказчиком» - то есть нужно письменное решение, а не инициатива бригады на объекте. Во-вторых, «только для кратковременной защиты» - покрытие заведомо временное, транспортное или консервационное, не рассчитанное на полный ресурс. Это принципиально иная категория, чем постоянная антикоррозионная система, которая должна отработать десятилетия. Стандарт не запрещает красить в мороз абсолютно - он выводит такую окраску в узкий, оговорённый и заведомо низкоресурсный сценарий. Подменять этим примечанием обычную зимнюю окраску «на совсем» - значит выдёргивать разрешение из контекста, в котором оно перестаёт действовать.

Свод правил не смягчает требования, а подтверждает их. СП 72.13330.2016, пункт 5.1.12, устанавливает аналогичные ГОСТ 9.402-2004 требования по температуре и влажности при производстве окрасочных работ. Это важный аргумент против версии «норма устарела». Два независимых документа, принятых в разные годы и разными ведомствами, сходятся в одних и тех же цифрах: не ниже 5 °С, влажность не выше 80 %, поверхность на 3 °С выше точки росы. Когда стандарт и свод правил повторяют друг друга буква в букву, это не инерция редакторов и не переписанный по привычке абзац, а зафиксированное инженерное условие, которое дважды прошло проверку и дважды подтверждено.

| Документ | Мин. температура | Макс. влажность | Δt до точки росы | |---|---|---|---| | ГОСТ 9.402-2004, п. 4.1 | 5 °С (при необходимости) / 15 °С (помещения) | 80 % | +3 °С | | СП 72.13330.2016, п. 5.1.12 | аналогично | аналогично | аналогично | | TDS/СТО производителей | до −5 … −25 °С | до 85 % | +3 °С |

Строка производителей в таблице добавлена намеренно: разрыв между нормой и паспортом виден сразу. Стандарт держит плюсовую температуру и 80 % влажности; паспорт уводит в минус и поднимает влажность до 85 %. Дальше вся статья, по сути, объясняет, почему этот разрыв не безобиден.

Главный контраргумент сторонников работы в мороз звучит логично: требования ГОСТ 9.402-2004 относятся к подготовке поверхности, а не к нанесению и тем более не к сушке. Значит, поверхность можно подготовить в тёплом цеху, где действительно легко выдержать 15 °С и 80 %, а красить и сушить уже как получится - норма к этим этапам якобы не применяется. На бумаге разделение выглядит допустимым: пункт 4.1 действительно говорит про подготовку и хранение. На реальном объекте оно рассыпается.

Возьмём крупногабаритное изделие в полевых условиях - пролётное строение моста, стенку резервуара, металлоконструкцию каркаса. Технологическая цепочка выглядит так: абразивная очистка, обеспыливание, нанесение грунтовочного слоя, промежуточных слоёв, финишного слоя и, наконец, набор покрытием прочности - полимеризация. Все эти операции идут в одном и том же месте, под одним и тем же небом, в одном и том же воздухе. Занести многотонную ферму в отапливаемый цех между грунтом и эмалью физически нельзя - её негде разместить и нечем перемещать без риска повредить свежую плёнку. Отсюда простой вывод: климат, в котором подготовили сталь, - это ровно тот же климат, в котором её красят и в котором покрытие потом сохнет несколько суток.

Более того, именно на этапах нанесения и отверждения плёнка наиболее уязвима. Подготовленная сухая сталь ещё способна какое-то время подождать. Свежая же, не набравшая прочность плёнка любой каплей конденсата на поверхности отзывается дефектом. То есть требование «поверхность на 3 °С выше точки росы», сформулированное в пункте про подготовку, на практике критичнее всего именно там, куда сторонники разделения его распространять не хотят, - в момент нанесения и во время сушки.

Отсюда прямой вывод: требования стандартов правомерно относить ко всему процессу защиты от коррозии, а не только к подготовке поверхности. Практический смысл прост: без управления климатом на открытой площадке зимой обойтись невозможно. Соблюсти «не ниже 5 °С и влажность не выше 80 %» под открытым небом в холодный период нельзя по определению: погоду не отрегулируешь. Остаётся один инструмент - укрытие, тепляк с регулировкой температуры и влажности внутри. Тепляк здесь не роскошь и не перестраховка дотошного инспектора. Это единственный способ выполнить то, что стандарт требует не от одной изолированной операции, а от всей технологической цепочки сразу - от абразива до последнего часа полимеризации.

География добавляет к нормативным цифрам ещё один слой ограничений, и он для России не в пользу зимней окраски. В районах с влажной или нормальной атмосферой, по классификации СП 50.1330.2024, ярко выраженный окрасочный сезон длится с мая по сентябрь; в остальные месяцы требуется применение укрытий. Арифметика простая и жёсткая: пять месяцев в году условия сами собой укладываются в норму, семь - нет. Для большей части страны «зима» с точки зрения окраски начинается задолго до календарного декабря и заканчивается позже календарной весны - как только среднесуточная температура и влажность выходят за рамки нормы, укрытие становится обязательным независимо от того, что показывает календарь.

Показательный пример того, что проблема не сводится к холоду, - Владивосток. Здесь для работы двухкомпонентными материалами химического отверждения укрытия требуются круглый год. Причина не в низкой температуре как таковой, а в высокой относительной влажности и точке росы, которые держатся не только зимой, но и летом. Морской климат насыщает воздух влагой, и тёплый влажный воздух приводит к конденсату на металле так же легко, как зимний холод. Июль на побережье бывает опаснее для свежего покрытия, чем январь в сухой континентальной Сибири. Календарь и градусник по отдельности обманчивы - значение имеет не «тепло или холодно», а расстояние между температурой поверхности и точкой росы.

Практический смысл для организации работ прямой: ориентироваться на «плюсовую погоду за окном» нельзя. Имеет значение не воздух вообще, а связка трёх параметров в конкретной точке объекта и в конкретный час - температура поверхности, относительная влажность и точка росы. Там, где эта связка выходит за рамки нормы большую часть года, тепляк перестаёт быть сезонным авралом и становится постоянной частью технологии. Эту статью расходов закладывают в смету на старте, а не обнаруживают в акте на перекраску.

За щедрым температурным диапазоном в паспортах стоит понятный и вполне земной мотив. Подрядчику выгоден материал, который можно наносить без дорогих тепляков и обогрева, - это прямая экономия на оборудовании, топливе и сокращённые сроки. Спрос рождает предложение: ряд поставщиков декларируют возможность применения двухкомпонентных материалов химического отверждения при отрицательных температурах и относительной влажности до 85 %. Мотив здесь коммерческий, и уже поэтому такие декларации требуют проверки инженером, а не доверия по умолчанию. Красивая строка в TDS продаёт материал; отвечать за дефект она не будет.

Первое физическое препятствие для зимней окраски двухкомпонентными материалами - химическая кинетика. Отверждение такого покрытия идёт как реакция между двумя компонентами: основой (смолой) и отвердителем. Скорость любой химической реакции зависит от температуры: чем холоднее, тем реже и слабее сталкиваются молекулы и тем медленнее идёт сшивка. Применительно к покрытиям это сформулировано прямо: при температуре ниже плюс 5 °С скорость химической реакции отверждения значительно сокращается, а время полимеризации растёт. Плюс пять здесь - не случайная граница: это тот порог, ниже которого замедление становится критичным для практики.

Насколько именно растягивается сушка - показывают цифры, и они тревожные. Полимеризация двухкомпонентного покрытия при отрицательной температуре происходит очень медленно: требуется от 30 до 70 часов, иногда и больше. Тридцать-семьдесят часов - это двое-трое суток, пока плёнка открыта и не набрала прочность. Всё это время она беззащитна перед влагой, конденсатом, осадками, ветром с пылью и перепадами температуры «день-ночь». Чем длиннее это окно, тем вернее конденсат поймает плёнку в худший момент.

Второй барьер коварнее первого, потому что он не про скорость, а про порчу самой плёнки. Из-за низкой цены широко применяются эпоксидные материалы аминного отверждения - то есть такие, где в роли отвердителя выступают амины. Именно с ними связан главный механизм зимнего дефекта. При нанесении таких материалов в холодный период необходимо исключить возникновение точки росы, иначе возникает риск аминного выпотевания и потери адгезии между слоями. Слово «риск» в формулировке мягкое, но на практике при систематическом нарушении условий это не редкая случайность, а закономерный исход.

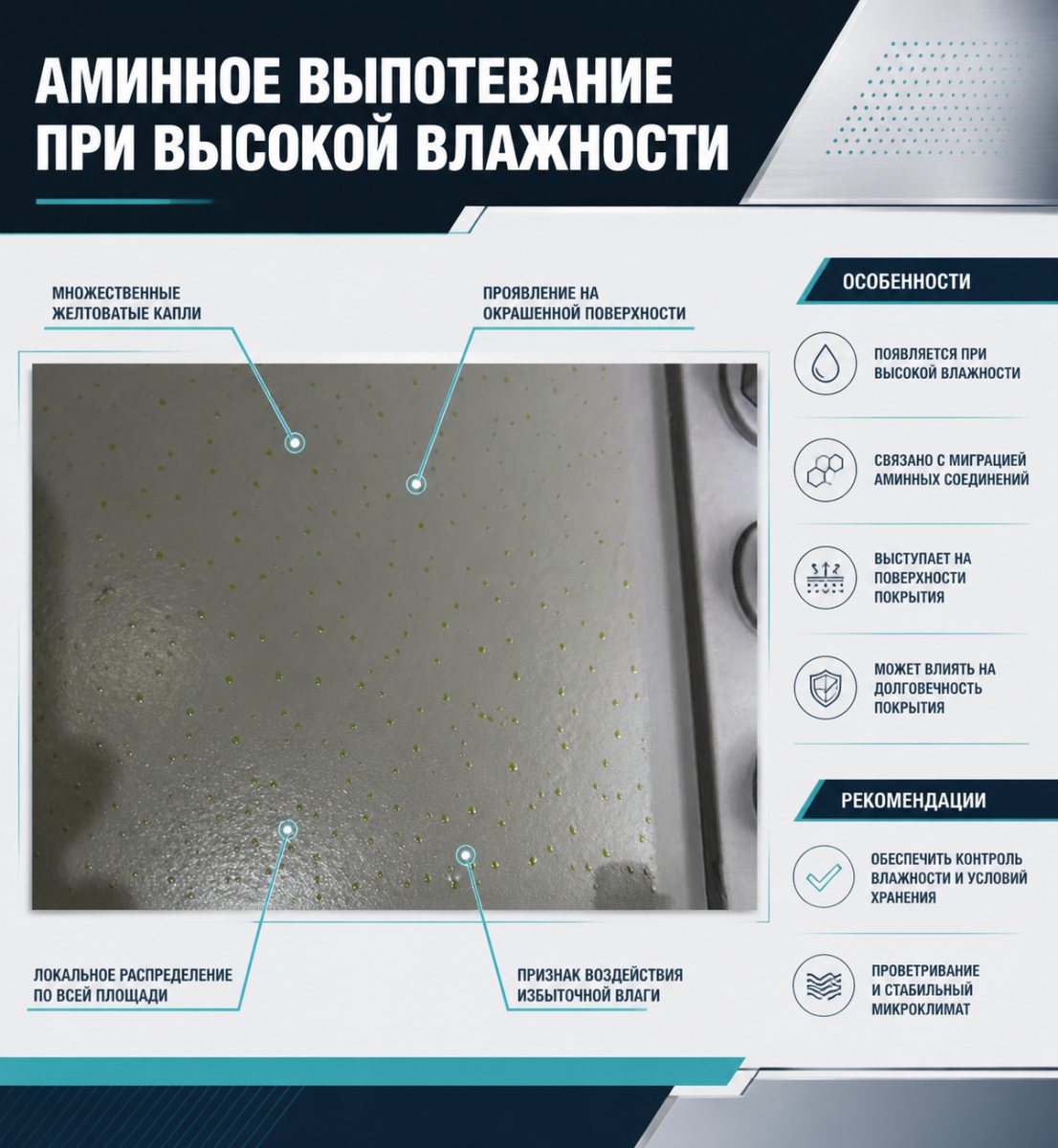

Разберём механизм по шагам, потому что без него «выпотевание» звучит как жаргон, а не как физика. Амины с низкой молекулярной массой, входящие в состав большинства отвердителей, гигроскопичны - то есть притягивают и удерживают воду из воздуха. Пока воздух сухой, это неважно. При достижении точки росы, когда относительная влажность у самой поверхности доходит до 100 %, картина меняется. Химический компонент, вызывающий аминное выпотевание, реагирует с влагой и образует на поверхности жирный слой, который препятствует адгезии и нормальному завершению реакции полимеризации. Итог двойной, и оба следствия плохие. Первое: следующий слой покрытия ложится на маслянистую плёнку и не сцепляется с ней - теряется межслойная адгезия. Второе: часть отвердителя, ушедшая на реакцию с водой вместо смолы, выпадает из полезной реакции, и сшивка плёнки нарушается. Покрытие, которое по паспорту «нанесено в допустимых условиях», по факту оказывается браком - снаружи может выглядеть сносно, а держаться не будет.

«Точка росы - это экзотика» - возражение из незнания. Точка росы - это температура, до которой достаточно охладиться поверхности, чтобы водяной пар из воздуха начал конденсироваться на ней в виде плёнки влаги. Металл на открытом воздухе ночью и утром почти всегда холоднее воздуха - он остыл, отдал тепло в небо, - поэтому конденсат садится в первую очередь именно на сталь, а не «в воздухе вообще». Отсюда и требование стандарта держать поверхность на 3 °С выше точки росы: это запас, чтобы металл не дошёл до конденсации при обычных суточных колебаниях.

Теперь о частоте. Когда температура воздуха опускается ниже 5 °С, выход поверхности на точку росы становится обычным явлением для большинства регионов РФ и случается несколько раз в сутки. Не раз за зиму, не в аномальную погоду - несколько раз в течение одних суток. Утренний туман, вечернее похолодание, оттепель после мороза, влажный ветер - каждый такой переход способен вывести поверхность на точку росы и обратно. Именно поэтому пятипроцентная разница между 80 % нормы и 85 % паспорта не мелочь: чем выше исходная влажность, тем меньше поверхности надо остыть, чтобы поймать конденсат.

Дальше два факта складываются в дефект. Плёнка двухкомпонентного покрытия сохнет от 30 до 70 часов и всё это время должна оставаться сухой. Поверхность при температуре ниже пяти градусов охлаждается до точки росы и ловит конденсат несколько раз в сутки. Наложите одно на другое: за двое-трое суток непрерывной уязвимости конденсат неизбежно застанет покрытие в незавершённом, ещё не сшитом состоянии. Достаточно одного эпизода в неподходящий момент, чтобы запустить аминное выпотевание и потерю межслойной адгезии. На практике этот дефект встречается нередко именно по такой причине - не потому что материал плохой сам по себе, а потому что его химия несовместима с реальным климатом на объекте в это время года.

Потеря межслойной адгезии при полимеризации в условиях высокой влажности.

Отсюда вырастает главный вывод в пользу нормативов. Требования ГОСТ 9.402-2004 и СП 72.13330.2016 - не ниже 5 °С и относительная влажность не выше 80 % - это не бюрократическая осторожность и не устаревшая формальность. Это необходимое и объективно оправданное условие качества, надёжности и долговечности покрытия, прямо вытекающее из механизма аминного выпотевания и замедления полимеризации на холоде. По сути, цифры стандарта - это оцифрованная защита от точки росы: держи поверхность выше пяти градусов и влажность ниже восьмидесяти процентов, и ты выводишь плёнку из зоны, где конденсат успевает её испортить за долгие часы сушки. Норма не мешает работать - она формулирует условие, при котором работа имеет смысл.

Второй пример потери межслойной адгезии при высокой влажности.

Было бы ошибкой из всего сказанного сделать вывод «зимой не красить вообще». Материалы, пригодные для холода, существуют - при одном условии: они подобраны по механизму отверждения, а не по красивой строке диапазона в паспорте. Ключ в том, чтобы понять, за счёт чего конкретный материал превращается из жидкого в твёрдое покрытие, и совместим ли этот механизм с холодом и влагой.

Первая пригодная группа - однокомпонентные полиуретаны, отверждаемые влагой воздуха. Для влажностного полиуретана вода - реагент, а не угроза: он сшивается влагой воздуха и работает при высокой влажности, вплоть до 98 %. Есть и граница, и её нужно знать. Важно разделять влажность воздуха и состояние поверхности: допуск до 98 % относится к воздуху, а наносить материал можно только на сухую сталь без конденсата. При 100 % насыщении и видимой влаге на металле наносить нельзя: при полном насыщении воздуха на поверхности уже стоит плёнка воды, а это дефект по той же логике, что и в остальных случаях. Зимой к материалу добавляются низкая температура и осадки, от которых свежую плёнку всё равно лучше прикрыть укрытием. То есть влажностный полиуретан снимает проблему влаги, но не отменяет здравого смысла по морозу и осадкам.

Вторая пригодная группа - материалы физической сушки. Принципиальное отличие от двухкомпонентных систем в том, что здесь вообще нет химической реакции между компонентами. В условиях отрицательных температур при нормальной относительной влажности можно применять покрытия, у которых процесс сушки основан только на испарении растворителей, - например, органоразбавляемые акрилы. Плёнка формируется по мере того, как растворитель уходит в воздух, а не по мере того, как реагируют смола и отвердитель. Отсюда сразу два следствия в пользу холода: нет зависимости от кинетики отверждения, которая на морозе разваливается, и нет аминного выпотевания, потому что нет ни аминов, ни химической реакции с влагой. Мороз при нормальной влажности такому механизму не мешает.

За возможность красить в холод физической сушкой приходится платить ресурсом покрытия - и об этом честнее сказать заранее. Срок службы материалов физической сушки в агрессивной среде значительно ниже, чем у материалов химического отверждения. Причина в структуре плёнки: у материала физической сушки нет сшитой трёхмерной полимерной сетки, которая у химически отверждённых покрытий и держит удар. Такая плёнка хуже сопротивляется агрессивной химии, абразиву и ультрафиолету. Физическая сушка зимой - это компромисс с открытыми глазами: получаешь возможность работать в холод и заранее соглашаешься на меньшую долговечность и более частое обслуживание там, где среда жёсткая.

| Тип материала | Условия применимости зимой | Ключевое ограничение | |---|---|---| | Однокомпонентные полиуретаны (влага воздуха) | высокая влажность до 98 %, укрытие от осадков и холода | нельзя при 100 % влажности | | Материалы физической сушки (акрилы) | отрицательная температура при нормальной влажности | срок службы в агрессивной среде ниже | | Двухкомпонентные химического отверждения | только с тепляком, контролем климата и подогревом | точка росы, аминное выпотевание, 30–70 ч сушки |

Технический паспорт материала - не приговор и не индульгенция, а документ, который надо читать критично и до конца. Информацию по двухкомпонентным ЛКМ, допускающим окраску при отрицательных температурах, следует рассматривать очень внимательно и учитывать все оговорки. За эффектной строкой «до минус 25 °С» почти всегда стоят условия, без которых эта цифра просто не работает: сооружение укрытий, исключающих точку росы, подогрев материалов перед нанесением и подогрев самой поверхности во время работ. Без этих оговорок цифра «минус 25 °С» - строка для тендера, а не режим нанесения: она продаёт материал, но за адгезию не отвечает.

Проверять паспорт стоит по трём точкам одновременно, потому что дефект рождается на их пересечении. Первая - не только температура воздуха, но и температура поверхности относительно точки росы: конденсат садится на металл, а не в воздух, поэтому «плюс два по градуснику на столбе» ничего не гарантирует. Вторая - предусмотрено ли управление климатом на весь период сушки, а не только на момент нанесения: плёнка уязвима все 30–70 часов, и защищать нужно именно это окно целиком, а не первый час. Третья - совпадает ли заявленная влажность с нормой стандарта: 85 % в паспорте против 80 % в ГОСТ 9.402-2004 - это не придирка, а зона повышенного риска точки росы, где запас до конденсата уже съеден.

Цена ошибки считается не в банках краски и не в сэкономленном на тепляке топливе. Несоблюдение климатических требований на этапах подготовки, нанесения и полимеризации ведёт к снижению долговечности покрытия и становится распространённой причиной дефектов и внеплановых дорогостоящих ремонтов. Логика тут неумолимая: средства, сэкономленные на укрытии и подогреве, возвращаются перекраской, простоем объекта на время повторных работ и новой мобилизацией бригады и техники - как правило, с многократным превышением той первоначальной экономии, ради которой всё и затевалось.

Стандарты не устарели. Требования ГОСТ 9.402-2004 и СП 72.13330.2016 - не ниже 5 °С, влажность не выше 80 %, поверхность на 3 °С выше точки росы - стоят на конкретной физике и химии: замедлении полимеризации на холоде и аминном выпотевании при точке росы. Разделить процесс на «холодное нанесение» и «где-то потом отверждение» на реальном объекте нельзя, поэтому норма правомерно распространяется на всю цепочку защиты от коррозии. Зимой работают два режима. Тепляк с контролем температуры и влажности - под полноценную химическую эпоксидку на полный ресурс. Физическая сушка или влажностный полиуретан - под холод, но с честно урезанным сроком службы. Покрасить двухкомпонентной эмалью в мороз «строго по паспорту» и получить долговечную защиту - вариант, которого физика и химия не оставляют.

Канев Дмитрий - инспектор защитных покрытий III уровня. Сертификат СОПКОР (схема FROSIO) № 427.
